一、安全指示

此装置必须使用带保护的安全绝缘低电压。所有调节和维修工作必须由专业工程安装商进行。

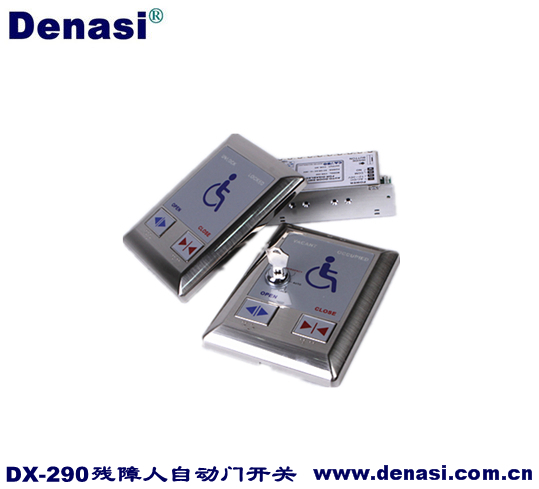

二、产品概览

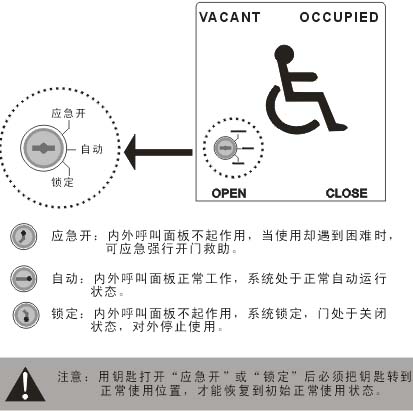

三、功能指示

四、使用流程

1、残障人洗手间自动门专用，大面板设计并配有语音提示。

2、正常待机，外面板显示“无人”。

3、按下“开门”按键，自动门开启，同时有“正在开门”语音提示。内面板显示“未上锁”，警示要关门；进入洗手间后按下内面板上的“锁门”按键门关闭，同时有“正在关门”语音提示，。此时外面板上的“使用中”指示灯亮起，并且内面板上显示：“已上锁”。这种状态下，按下外面板任何键都会有“正在使用”语音提示，且门不会被打开，直到里面的人按下“开门”按键，门才会被打开，之后自动门会根据拔码的设置5秒，15秒，15分和手动进行自动关闭。

4、通过应急开按钮，可方便对人员使用却遇到困难时进行救助。

5、通过锁定按钮可锁定系统，当工作人员下班后，使门处于安全关闭状态，对外停止使用。

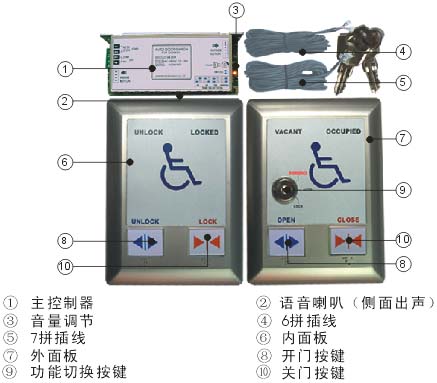

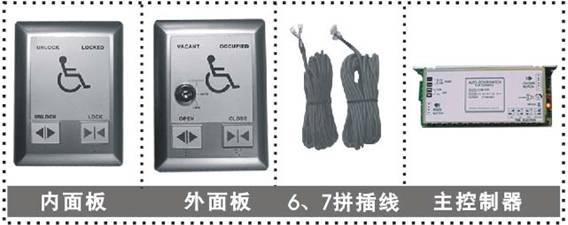

五、产品组成部件

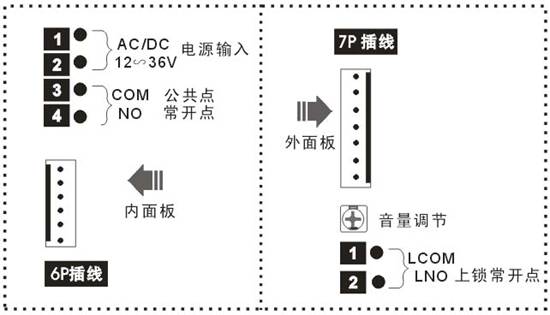

六、输入输出接线图

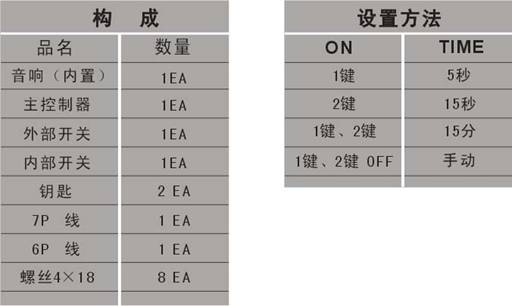

七、构成及拨码设置方法

八、技术指标及参数

操作电压：                                        AC/DC  12∽36V

开关控制器：                  142mm(长）×58mm(宽）×40mm（高）
