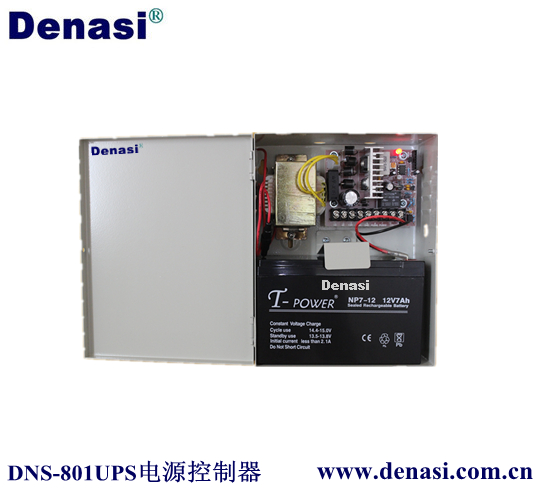

DNS-801后备电源控制器

一、   基本介绍：
本电源采用高档元器件，运用国际先进工艺制造流程，佰分之佰质量保证。

二、       适用范围：
本电源适用于楼宇对讲、各种出入口门禁控制器，特别适用于各种类型的电锁。
可通过门禁控制器的信号线（PUSH）或12V输出来直接控制电锁，可减小门禁控制器的负荷，减少安全隐患，可接各种常开（NO）或常闭（NC）的电锁，设延时电路来设定开锁时间，设开门按钮输入，可直接开启电锁。当电源短路等意外情况发生时，保险丝可自动断开.

三、      技术参数：
交流输入： AC180—250V   50Hz   直流输出：DC12V   （3A/5A）

四、      外观尺寸：150（L）*78（W）*62（H） （mm）  重量：1.2Kg

五、  接线功能分解

1—2：NO端与COM端，常态无输出，按键触发后输出DC12V
        （0~10秒），1为正2为负。
      2—3：NC端与COM端，常态输出DC12V，按键触发后断电
        （0~10秒），  3为正2为负
      4—5：DC12V输出，4为正、5为负。接门禁/考勤主机。
      6—5：开门按钮输入端，可接开关量输出（继电器输出）控制
          电锁的门禁控制器。
      7—8：输入12V电压开门，专用于直接输出电压控制电锁的门禁
